人达科技智慧桥梁安全监测检测及信息化

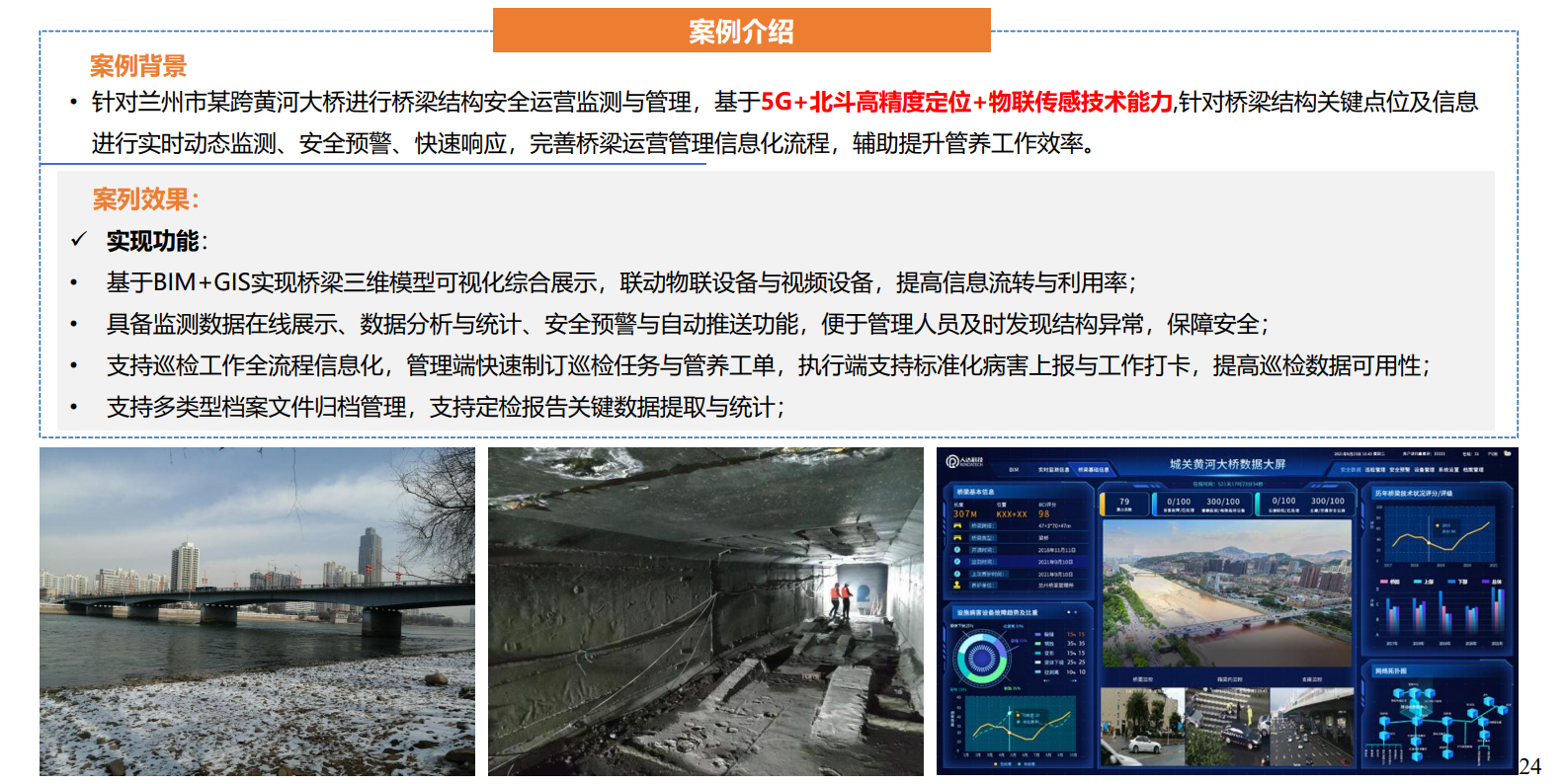

应用案例一：兰州市智慧桥梁项目

案例背景：

针对兰州市某跨黄河大桥进行桥梁结构安全运营监测与管理，基于5G+北斗高精度定位+物联传感技术能力,针对桥梁结构关键点位及信息 进行实时动态监测、安全预警、快速响应，完善桥梁运营管理信息化流程，辅助提升管养工作效率。

案列效果：实现功能：

 • 基于BIM+GIS实现桥梁三维模型可视化综合展示，联动物联设备与视频设备，提高信息流转与利用率；

 • 具备监测数据在线展示、数据分析与统计、安全预警与自动推送功能，便于管理人员及时发现结构异常，保障安全；

 • 支持巡检工作全流程信息化，管理端快速制订巡检任务与管养工单，执行端支持标准化病害上报与工作打卡，提高巡检数据可用性；

 • 支持多类型档案文件归档管理，支持定检报告关键数据提取与统计

应用案例二：5G+北斗南宁邕江大冲桥监测

案例背景：

南宁大冲桥，为双塔斜拉桥，主跨达332米，跨越南宁市邕江，是 南宁市区重要的交通干线，其安全状况对于社会稳定具有重要意义。

技术方案：

通过在大冲桥上关键点位布置GNSS天线及接收机设备，并布置5G智能网关，实现桥梁结构关键点位移信息的实时感知与数据回传。基 于中国移动北斗高精度定位服务能力，实现静态毫米级、动态厘米级 的高质量安全监测，保障桥梁结构安全。

实施效果：

大冲桥桥梁监测项目：

工作开展：2020年10月完成方案制定与现场勘查；目前，监测系 统已完成技术测试，正在建设中。

项目成效： • 位移静态监测精度达到毫米级； • 支持基于5G的数据实时回传。

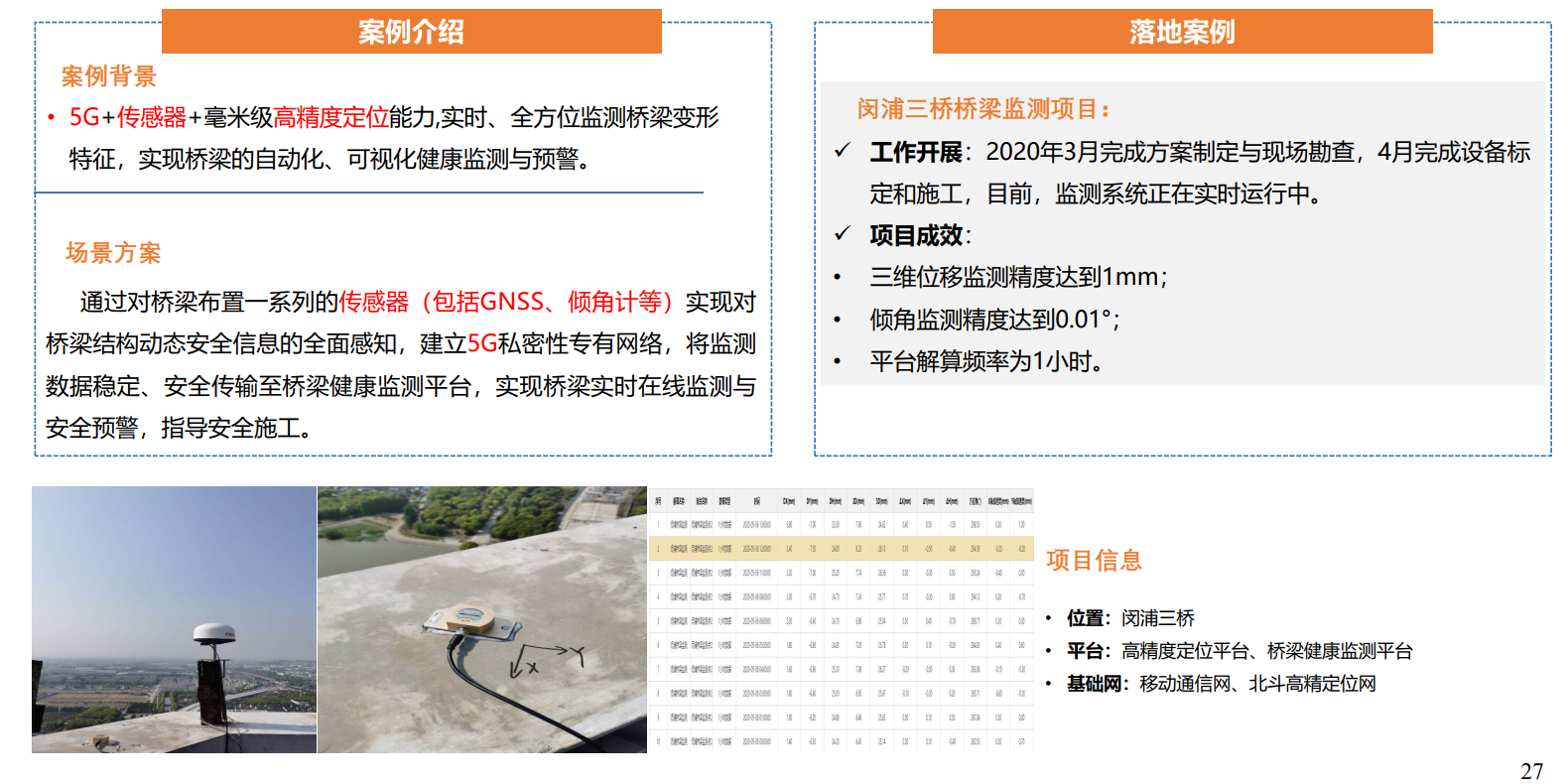

应用案例三：闵浦三桥桥梁监测

案例背景：

5G+传感器+毫米级高精度定位能力,实时、全方位监测桥梁变形 特征，实现桥梁的自动化、可视化健康监测与预警。

场景方案：

通过对桥梁布置一系列的传感器（包括GNSS、倾角计等）实现对 桥梁结构动态安全信息的全面感知，建立5G私密性专有网络，将监测 数据稳定、安全传输至桥梁健康监测平台，实现桥梁实时在线监测与 安全预警，指导安全施工。

落地案例：

闵浦三桥桥梁监测项目：

工作开展：2020年3月完成方案制定与现场勘查，4月完成设备标 定和施工，目前，监测系统正在实时运行中。

项目成效： • 三维位移监测精度达到1mm； • 倾角监测精度达到0.01°； • 平台解算频率为1小时

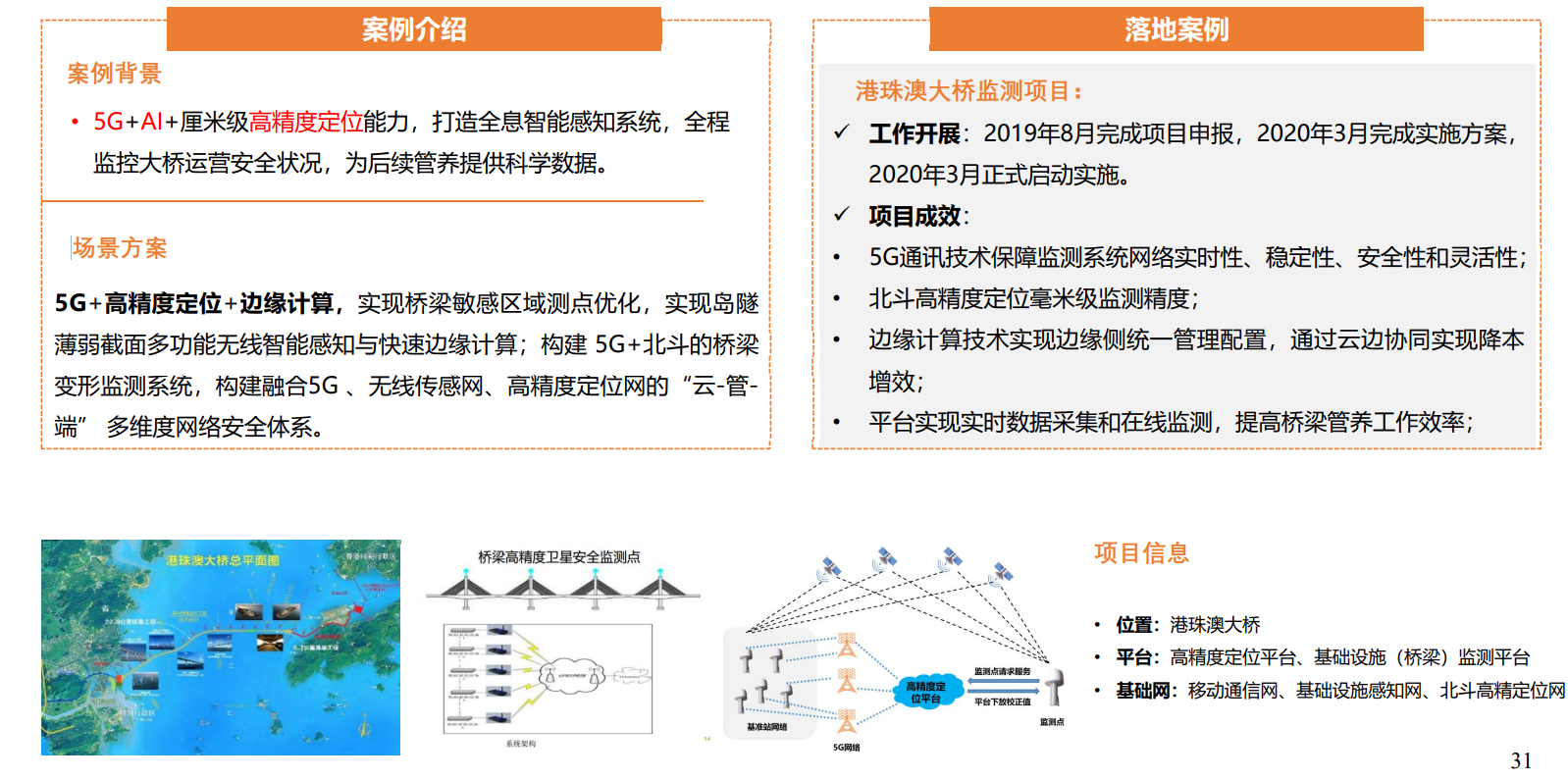

应用案例八：港珠澳大桥安全监测

案例背景：

5G+AI+厘米级高精度定位能力，打造全息智能感知系统，全程 监控大桥运营安全状况，为后续管养提供科学数据。

场景方案：

5G+高精度定位+边缘计算，实现桥梁敏感区域测点优化，实现岛隧 薄弱截面多功能无线智能感知与快速边缘计算；构建 5G+北斗的桥梁 变形监测系统，构建融合5G 、无线传感网、高精度定位网的“云-管- 端” 多维度网络安全体系。

落地案例：

港珠澳大桥监测项目：

 工作开展：2019年8月完成项目申报，2020年3月完成实施方案， 2020年3月正式启动实施。

项目成效： • 5G通讯技术保障监测系统网络实时性、稳定性、安全性和灵活性； • 北斗高精度定位毫米级监测精度； • 边缘计算技术实现边缘侧统一管理配置，通过云边协同实现降本 增效； • 平台实现实时数据采集和在线监测，提高桥梁管养工作效率；
