RDC800路灯集中控制器主要用于需要对开/关、回路进行远程及本地控制,状态监测,本地自动执行策略的场合,尤其适用于夜景、园区、场馆的照明控制和其他设备电源控制。内置工业级高性能处理芯片,以及高效可靠的执行处理逻辑算法与电路,为实现无人值守、自动化 控制提供了可靠的解决方案。
产品特点
1.状态指示功能
设备LED可以指示回路合闸与拉闸状态、开关量检测状态。主站系统通过刷新状态可以获取设备当前的回路状态、开关量状态。
2.本地控制功能

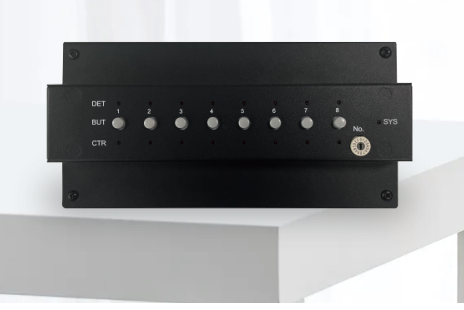

设备可以支持进行现场手动对设备上的8个按键进行操作,对应操作8个回路的开关,方便现场调试。并可以通过本地按键切换回路的手动、自动状态。
3.本地地址设置功能
本设备提供地址设置旋钮,当多台设备挂在同一条485总线上时,可通过旋钮设置不同的设备地址,最多有16种不同地址。
4.远程控制功能
设备支持主站远程进行控制8个回路的拉合闸。
5.远程抄读功能
设备支持主站远程抄读8个回路的拉合闸状态及手自动状态、8路开关量检测状态、设备版本号、设备时间、设备存储的策略、设备拉合闸日志
6.开关量检测功能
设备支持检测8路开关量状态。开关量多用于交流接触器的工作状态。
7.策略执行功能
设备支持按照星期或者经纬度进行拉合闸策略自动执行功能,
8.手自动功能
可以通过主站或设备本地对每个回路单独进行手自动切换。
9.自动上报档案功能
设备初次部署完之后,可以由主站发起自动上报档案请求,设备通过冲突避让算法自动上报设备ID、现场安装的回路数量以及对应的回路、未接线的回路,以实现自动部署及现场接线检查。
10.RS485通信功能
设备具备一路带隔离通信功能的RS485通信信道,可作为本设备多台并行运行的通信总线,也可在本通信线上挂其他设备,由主站进行抄控,不影响本设备的运行。
11.脱网离线运行功能
本设备支持离线运行功能,当与主站失联之后可以执行存储在本地的拉合闸策略,也支持本地控制、本地切换手自动。
12.内置时钟功能
内置高精度硬件时钟,支持掉电保持时钟功能,掉电5年时钟不丢失。支持主站对时。
13.数据存储功能
设备按星期存储拉合闸策略、经纬度存储365天拉合闸策略,存储50段特殊节假日策略,存储最近30天每天130条拉合闸日志。
13.远程程序升级功能
支持主站远程升级设备程序。
14.自动上报本地操作功能
进行本地操作时,主动上报主站设备状态,以保持主站信息与设备保持一致。
规格参数
输入电源额定频率 | 50Hz±5% |
输入电源额定电压 | 220VAC±20% |
整机功耗 | ≤3W |
回路开关数量 | 8 |
回路开关最大带载能力 | 16A 阻性负载 |
回路开关最大切换电压 | 250VAC |
开关量检测数量 | 8 |
开关量检测类型 | 220VAC±20% |
按键个数 | 8 |
按键参数 | 接触阻抗: ≤100mΩMAX 绝缘阻抗: ≥100MΩMIN 使用寿命: 1,000,000 cycles |
地址编码 | 旋钮方式 支持本地修改 |
通信方式 | RS485 |
RS485 总线带载能力 | 30~256 个节点 |
RS485 通信参数 | 速率:9600bps; 校验位:无校验; 停止位:1 位 |
本设备物理连接个数 | 同一 RS485 总线不超过 16 个 |
内置时钟日计时误差 | ≤±0.5s/d (环境温度为 23℃时) |
设备掉电保持时钟时间 | 大于 5 年 |
存储策略 | 星期、节假日、全年经纬度策略 |
每回路每日设置开关节点数 | 6 |
数据保存时间 | 停电 10 年以上不丢失 |
工作温度 | -40~+80℃ |
相对湿度 | ≤95% |
外壳密封等级 | IP44 |
外形尺寸 | 187*93*63mm |
防浪涌等级 | 依据: GB/T 17626.5 等级: 4 差模电压:±4KV |
静电放电抗扰度 | 依据: GB/T 17626.2 等级: 4 非接触式±15kV 接触式±8kV |
快速瞬变脉冲抗扰 | 依据: GB/T 17626.4 等级: 4 电压:±4KV |
