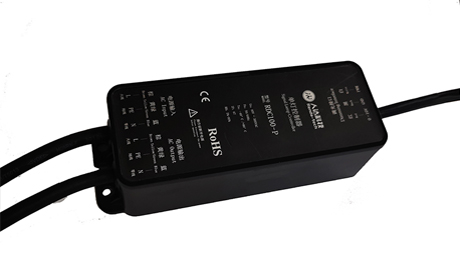

RDC100-P是基于宽带电力载波（HPLC）通信的智慧路灯单灯控制器，主要应用于智慧灯杆、智慧路灯杆、多功能杆或客户指定场合。
单灯控制器无法单独使用，必须配合智慧集中控制器、智慧灯杆管理平台系统使用。
单灯控制器的功能主要有路灯远程开/关控制、电量采集、路灯故障警报、电力载波通信、LED 灯具无极调光功能等等。
功能特征
l 通信功能：采用最新一代宽带电力载波（HPLC）通信技术，支持强大的去噪和纠错能力，采用OPDM调制技术，支持CSMA/CA，提供冲突避免机制，提高传输效率；
l 电量采集：实时监测路灯电压、电流、功率、电能以及亮灯时长统计；
l 智能控制：实现路灯的远程开关控制、亮度调整、分时段、经纬度、系统任务控制和任务自运行；
l 故障检测：采用智能算法检测路灯工作状态，路灯异常警报，方便用户监测和维护灯具。漏电和灯杆倾斜检测（可定制）；
l 外设接口：支持1路220VAC输入，1路220VAC输出； 1路0-10V和1路PWM调光接口。（可定制隔离调光）
l 调光方式：支持PWM和0-10V无极调光，任选其一；
l 固件升级：远程OTA升级（需配合集中器/路灯网关实现）和本地在线升级；
l 防水等级：采用 IP67 防护等级;
l 适用环境：采用优质防水导热硅胶，温度适应性好，可在-40°C~+80°C环境下正常工作;
l 通信协议：支持多协议，支持标准modbus协议和私有协议等协议。
规格参数
输入 | 电压范围 | 85-305VAC | |
频率范围 | 50/60Hz | ||
电流范围 | 0-4A | ||
待机功耗 | ＜1W | ||
电量检测 | 电压检测范围 | 85-305VAC | |
电压检测精度 | ≤2% | ||
电流检测范围 | 0-2.5A | ||
电流检测精度 | ≤2% | ||
有功功率检测精度 | ≤2% | ||
调光输出 | PWM | 5V/400Hz | |
0-10V | 0-10V（精度1%） | ||
通信 | 通信信号 | HPLC（电力载波），符合PLBUS高速载波通信技术规范 | |
载波调制 | 采用OFDM技术 | ||
传输距离 | >2km（无环境干扰，点对点500m，中继模式下，大于2km） | ||
传输速率 | 通信速率优于200kbps | ||
载波频段 | 载波工作支持频率范围：0.7-6MHz，默认工作频 段:2.4-5.7MHz | ||
环境 | 工作温度 | -40°C～+80℃ | |
工作湿度 | 5～95%RH（无冷凝） | ||
储存温度、湿度 | -40°C～+85℃,10～90%RH | ||
安规和电磁兼容 | 安全规范 | UL8750,EN61347-1,CLASS 2，IP67，UL60950-1 | |
耐压 | I/P-O/P：3.75KVAC I/P-FG：2KVAC O/P-FG：0.5KVAC | ||
绝缘阻抗 | I/P-O/P，I/P-FG，O/P-FG：＞50MΩ At 500VDC | ||
静电放电 | IEC/EN 61000-4-2 Contact ±4KV/Air ±8KV | ||
脉冲群抗扰度 | IEC/EN 61000-4-4 ±4KV | ||
浪涌抗扰度 | IEC/EN 61000-4-5 Power Line: line to line 4 kV, line to earth 6 kV | ||
其它 | 防护等级 | IP67 | |
尺寸 | 168*56*40mm(L*W*H) | ||
净量 | 300g |
